Holm |
 |
Holm der Asso V. Hier noch Offen.
Der Holm ist bereits konserviert und wird nach Abnahme zeitnah zugeklebt,
damit er sich nicht verzieht.
Im Hintergrund die Rückenlehne |
Rumpf ASSO V |
 |
Rumpf der ASSO V im Rohbau |
Rumpf ASSO V |
 |
Rumpf der ASSO V im Rohbau Draufsicht |
Rumpf ASSO V |
 |
Rumpf der ASSO V im Rohbau konserviert |
Rumpf ASSO V |
 |
Seitenteil vom Rumpf der ASSO V konserviert |
Rumpf ASSO V |
 |
Rumpf der ASSO V zugeklebt, der Holm
vom Seitenruder wird vor dem Zukleben eingebaut |
Hoehenleitwerk ASSO V |
 |
|
Hoehenflosse ASSO V |
 |
|
Seitenleitwerk ASSO V |
 |
|
Seitenflosse ASSO V |
 |
|
Ausrichten der ASSO V |
 |
Rumpf ist im Wasser. Zum Ausrichten Laser oder Praezisionwasserwaage verwender. Holmspitzen werden mit Laser oder Schlauchwaage ausgerichtet. |
Ausrichten der ASSO V |
 |
Hier wird die ASSO V ausgerichtet, Holmbox ist eingeschoben aber nicht geklebt.
Die Holmbox wird erst geheftet, wenn der ganze Flieger ausgerichtet ist.
Es werden Markierungen angebracht und duenne Unterlegplaettchen aus Sperrholz geheftet.
Dazu kann 5 Min Epoxi verwendet werden. Erst danach wird endgueltig geklebt
|
Helling fuer Rippen ASSO V |
 |
|
Rippen ASSO V |
 |
|
Rippen auf Holm ASSO V |
 |
|
Fluegel ASSO V |
 |

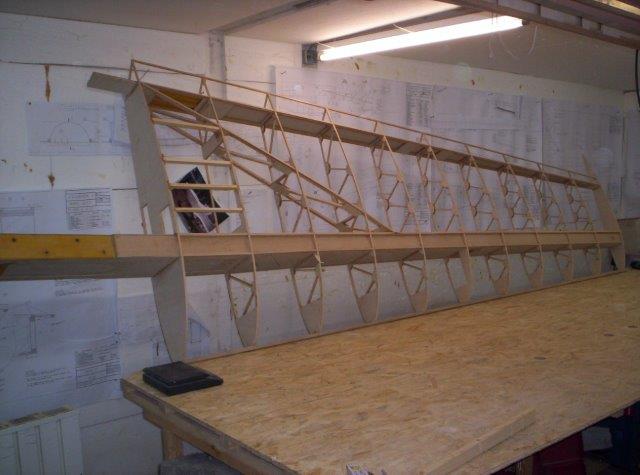

Das ist der Fluegel im Rohbau ca. 16 Kg, eher weniger |
Gurteinbau ASSO V |
 |

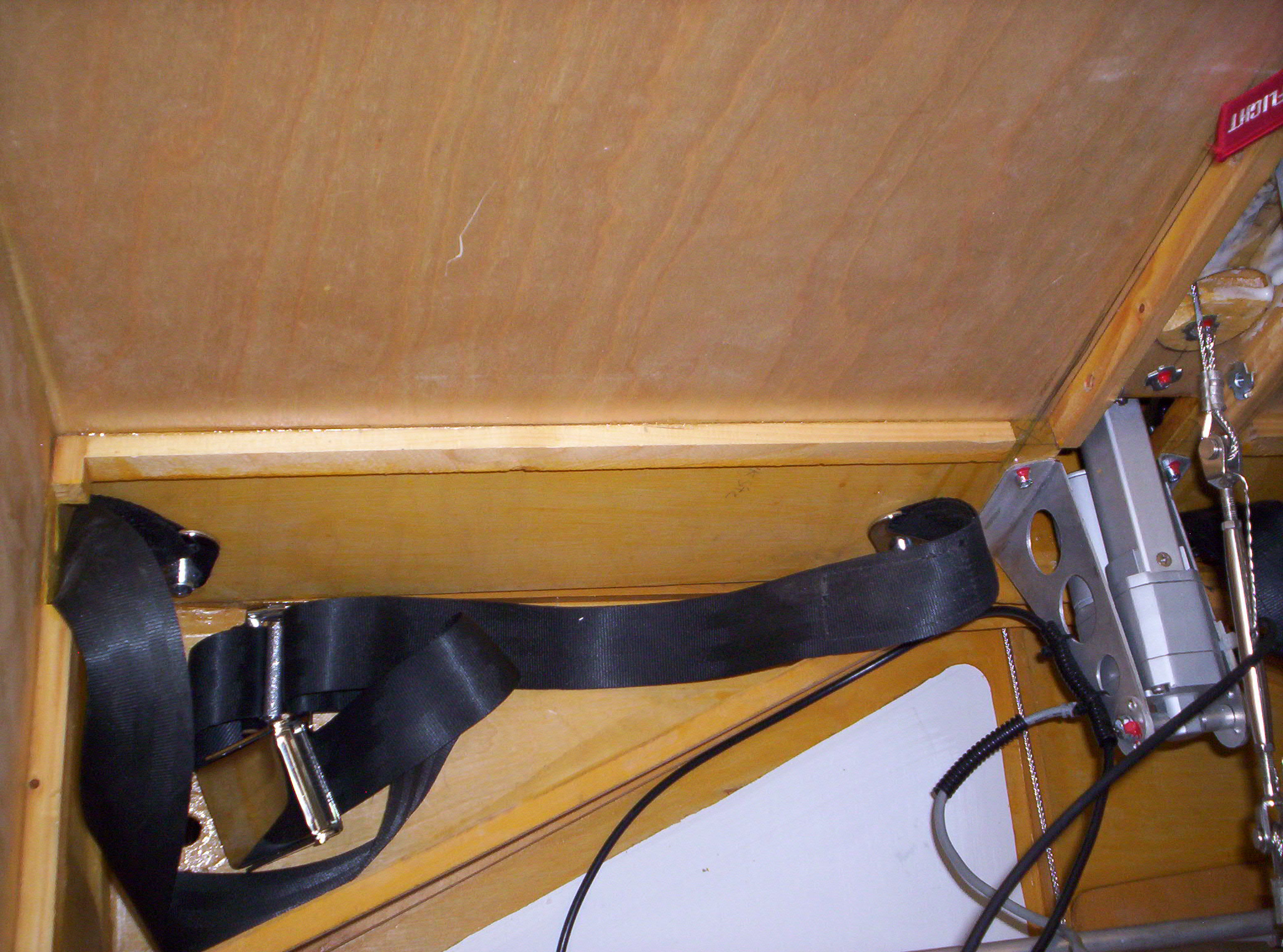

Gurteinbau ASSO V Schultergurt |
Gurteinbau ASSO V |
 |
Gurteinbau ASSO V Beckengurt |

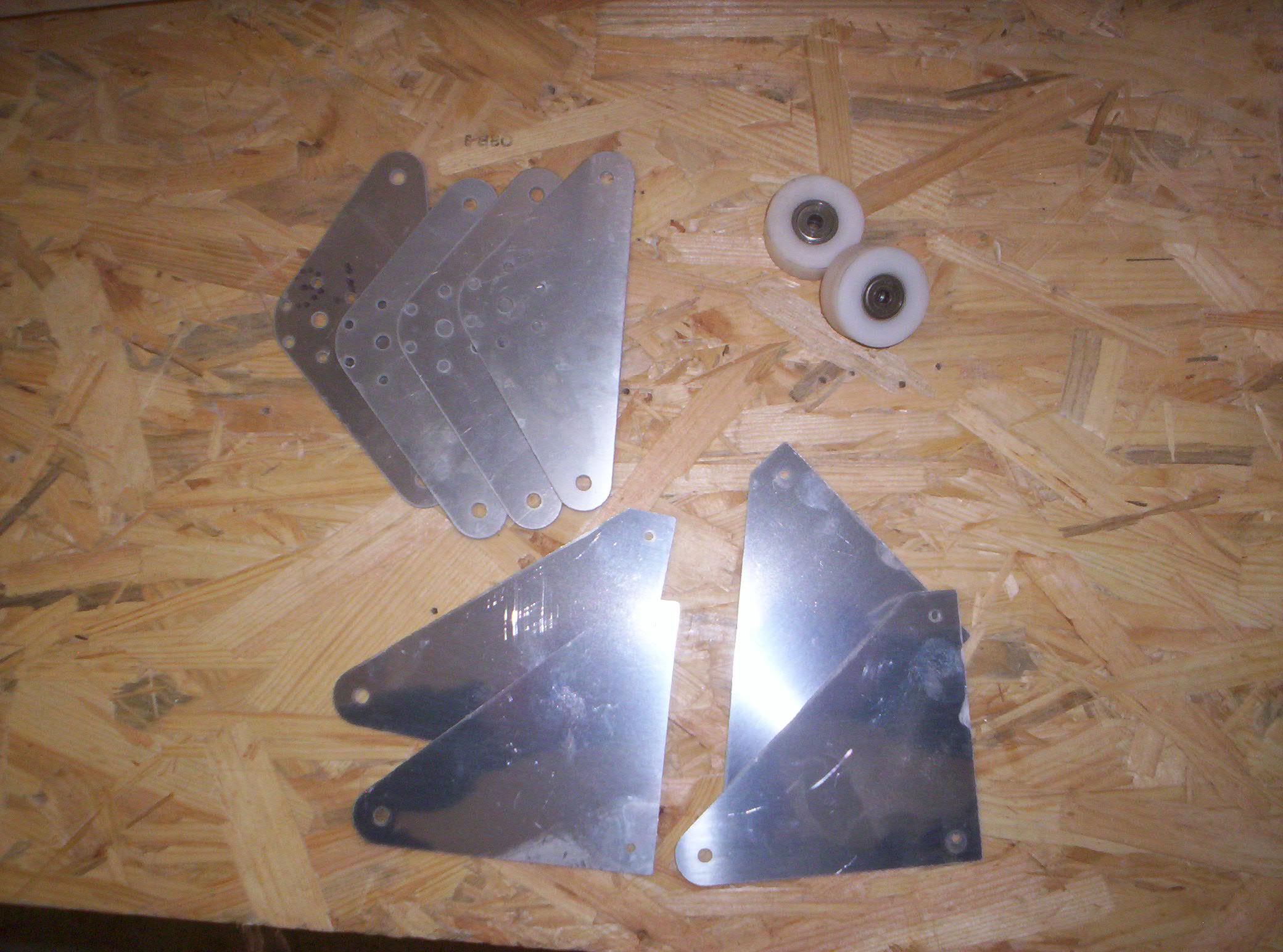

Alu und Steuerteile ASSO V |
 |
|

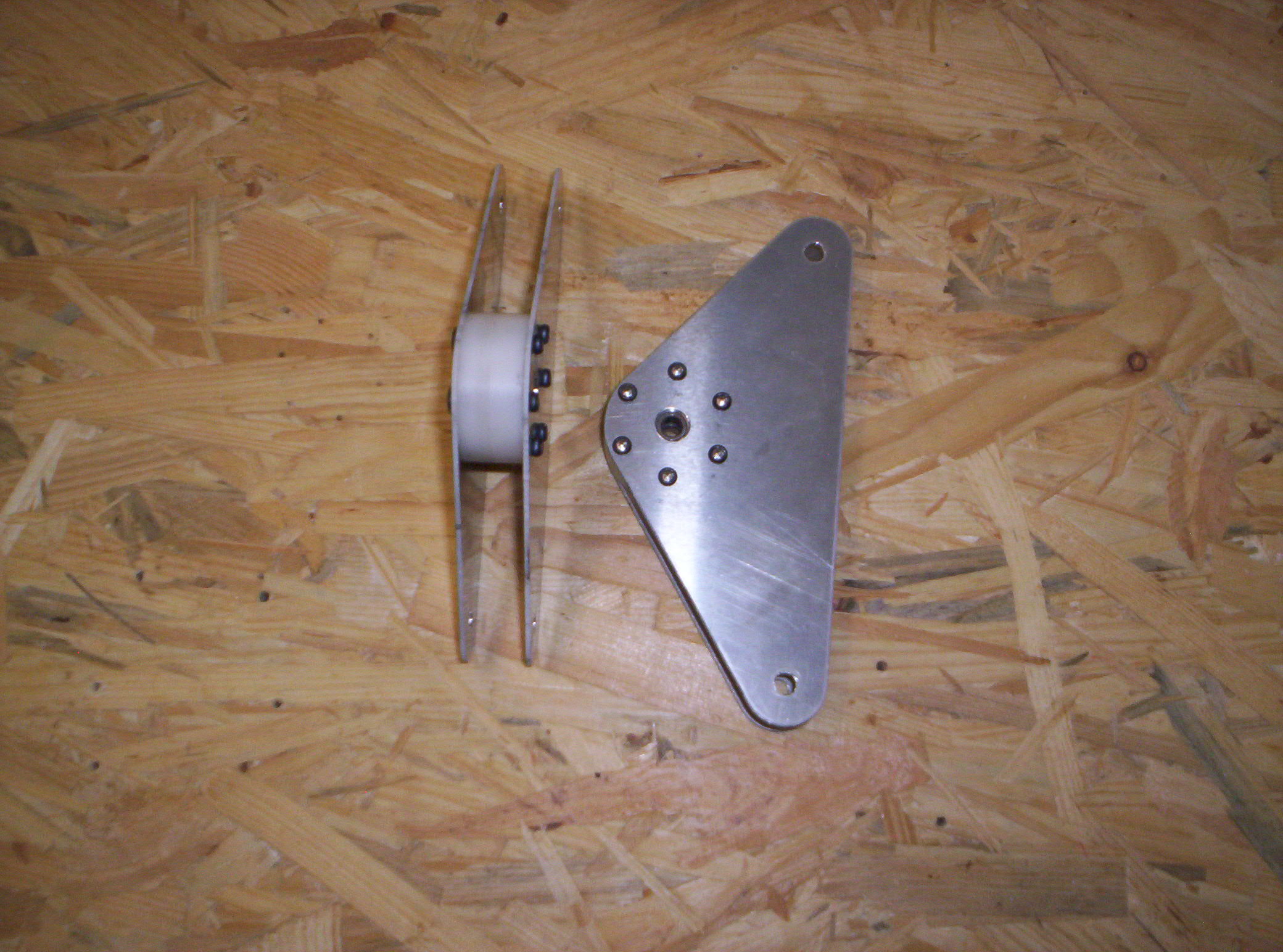

Alu und Steuerteile ASSO V |
 |
|
Alu und Steuerteile ASSO V |
 |
|
Alu und Steuerteile ASSO V |
 |
|
Alu und Steuerteile ASSO V |
 |
|
Alu und Steuerteile ASSO V |
 |
|
Alu und Steuerteile ASSO V |
 |
|
Alu und Steuerteile ASSO V |
 |
|
Alu und Steuerteile ASSO V |
 |
|

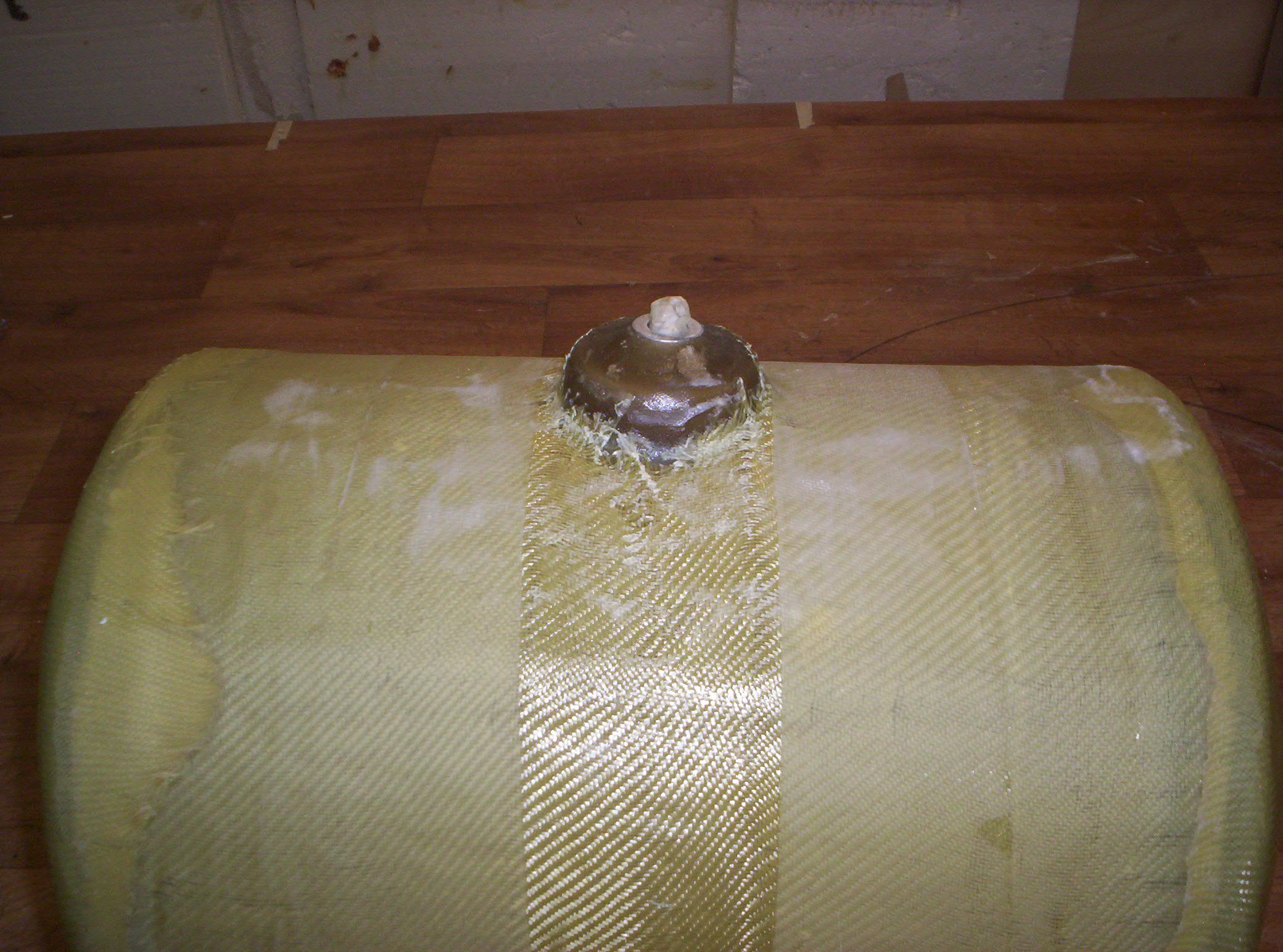

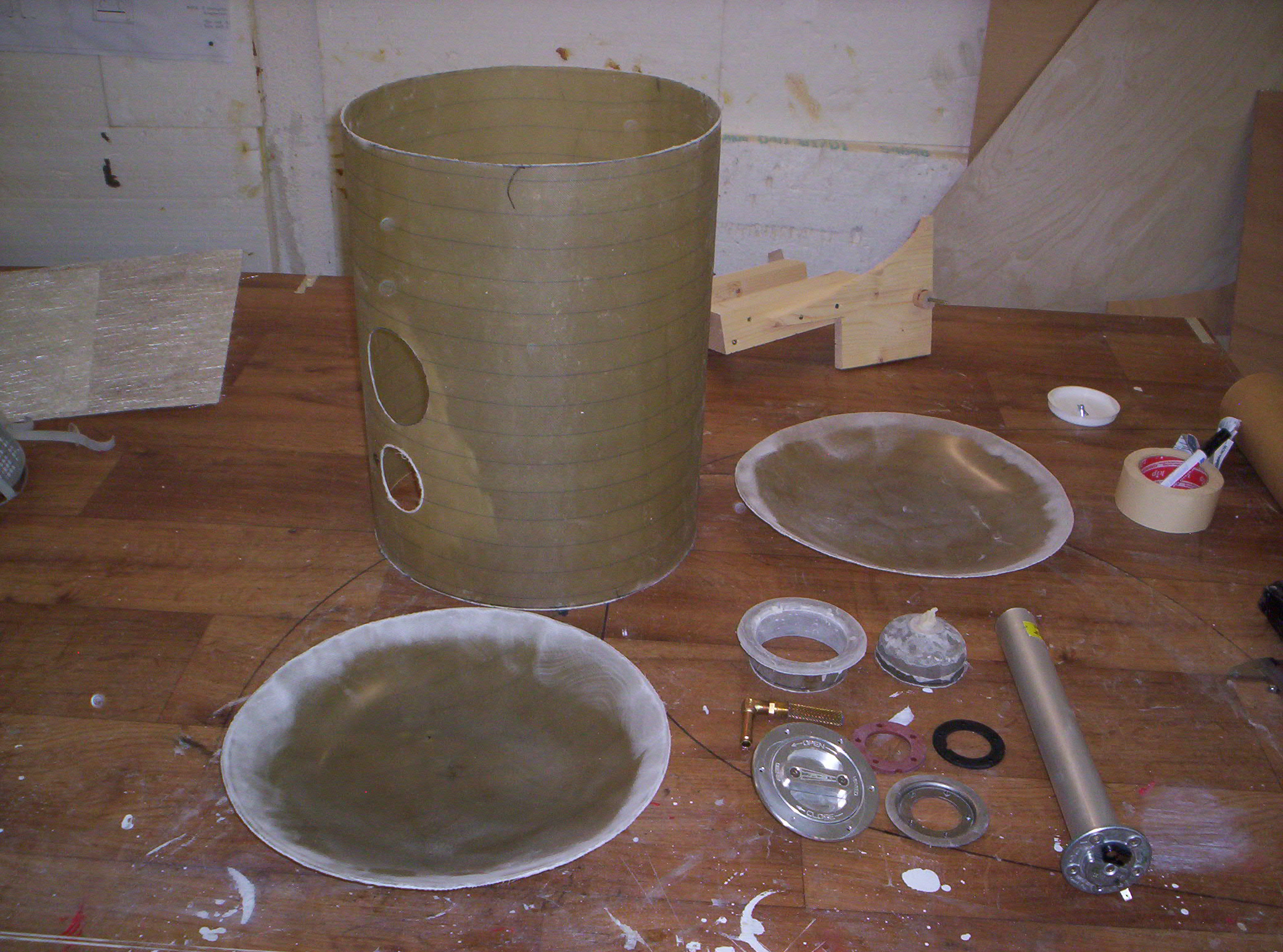

Treibstofftank aus Vinylesterharz und Glasfaser / Aramid |
 |
Vinylesterharz ist E10 fest ACHTUNG bei allen An und Einbauteilen auf E10 Festigkeit achten |
Treibstofftank ASSO V |
 |
|
Treibstofftank ASSO V |
 |
|
Treibstofftank mit KREEM® ROT konserviert innen und aussen |
 |
|
Fahrwerksmechanismus ASSO V |
 |
|
Antrieb Fahrwerksmechanismus ASSO V |
 |
|
Motortraeger 912 ASSO V |
 |
|
Bugfahrwerk ASSO V |
 |
|
Bugfahrwerk ASSO V |
 |
|
Hauptfahrwert ASSO V |
 |
|
Hauptrad ASSO V |
 |
|
Cowling ASSO V |
 |
Cowling fuer die ASSO V Hergestellt mit eigener Form Rohteil und danach Lackiert |

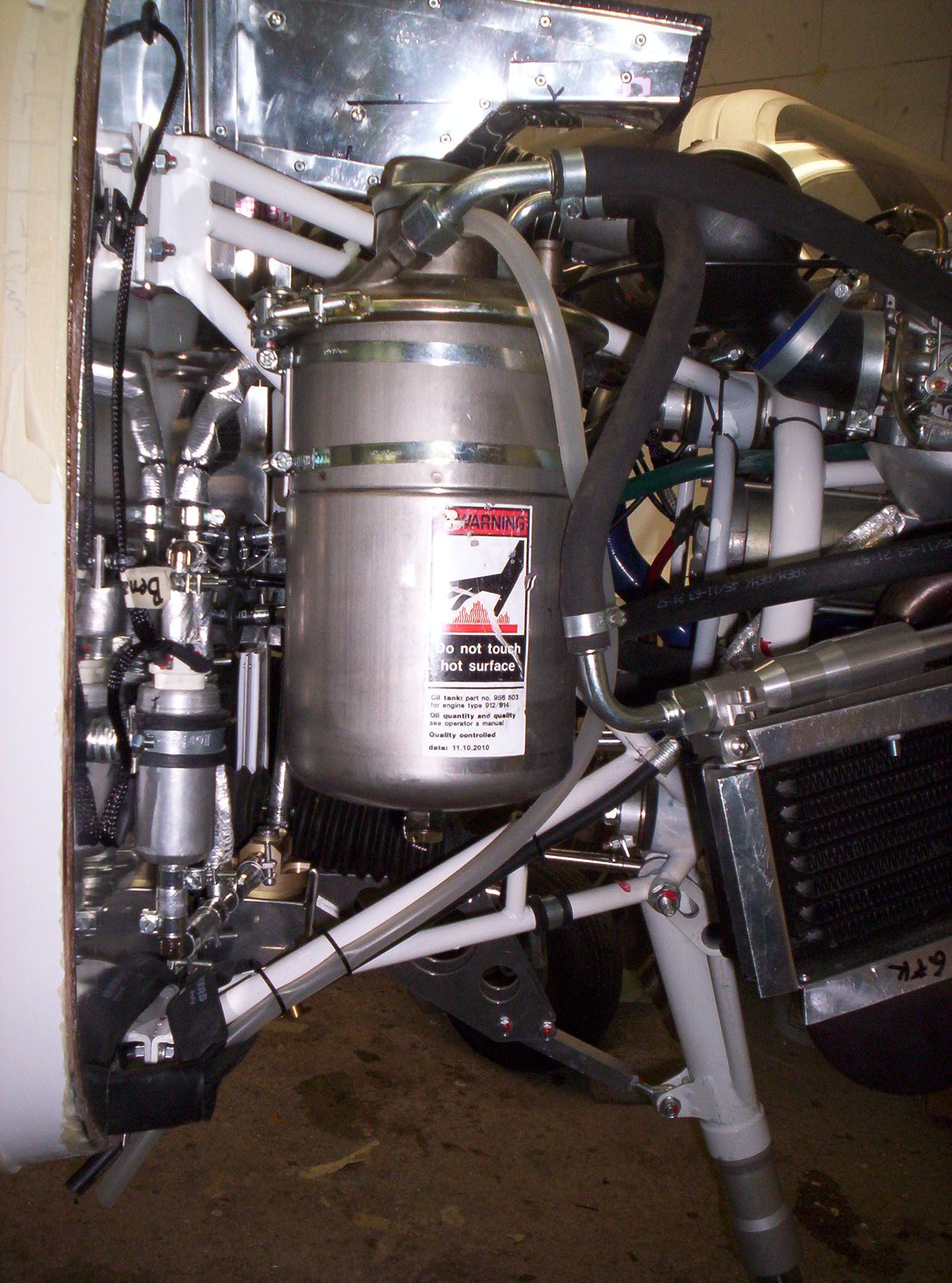

Motor Rotax 912 ULS in ASSO V |
 |
|
Motor Rotax 912 ULS in ASSO V |
 |
|
Motor Rotax 912 ULS in ASSO V |
 |
|
Motor Rotax 912 ULS in ASSO V |
 |
|
Motor Rotax 912 ULS in ASSO V |
 |
|
Oelkuehler in ASSO V |
 |
|
